Prehľad produktov

Montážny systém oceľových dlaždíc bez pomôcok je navrhnutý na pripevnenie zariadenia priamo na stojaté spoje alebo trapézové rebrá profilovaných oceľových plechov. Systém pozostáva z hliníkovej alebo pozinkovanej oceľovej svorky, výškovo nastaviteľnej konzoly a hornej lišty alebo svorky modulu. Eliminuje potrebu priečnych väzníc, znižuje náklady na materiál a čas inštalácie. Upínací mechanizmus využíva T-skrutku a neoprénovú výplň na zaistenie držiaka bez preniknutia cez strešnú membránu, čím sa zachováva integrita počasia. K prenosu zaťaženia dochádza cez rebrá plechu na spodnú konštrukciu. Štandardná kompatibilita zahŕňa profily ako LSY-32/1000, YX25-210-840 a trapézové dlaždice s výškou rebier od 25 mm do 75 mm. Montážny systém môže podporovať fotovoltaické panely, káblové žľaby alebo ľahké mechanické zariadenia na kovových strechách s uhlom sklonu od 5° do 45°.

≤45° Rozsah sklonu strechy
25-75 mm Kompatibilná výška rebier
M8 / M10 Veľkosť upínacej skrutky
EN 1991-1-4 Návrh zaťaženia vetrom
Hlavné výhody

Odstránenie väznice

Znižuje sekundárnu oceľovú konštrukciu o 35-50% v porovnaní s tradičnými koľajnicovými väznicami. Montážne konzoly sa pripevňujú priamo na rebrá strešného plechu, čím sa znižujú náklady na materiál a hmotnosť nákladu.

Vodotesná integrita

Konštrukcia svorky využíva EPDM alebo silikónovú výplň na utesnenie upevňovacieho bodu. Žiadne prestupovanie cez strechu znižuje potenciálne netesnosti. Testované na vodotesnosť 600Pa v dynamických podmienkach.

Nastaviteľná výška a sklon

Integrovaný posuvný mechanizmus umožňuje vertikálne nastavenie až do 40 mm a uhol sklonu 0-15 stupňov pre kompenzáciu nerovností strechy alebo slnečnej orientácie.

Materiály prispôsobené korózii

Svorky z hliníka 6063-T5 (eloxovaný AA15) alebo z ocele HDG (povlak Z600). Vrátane spojovacích prvkov z nehrdzavejúcej ocele A2-70 na zabránenie kontaktu s odlišným kovom.

Vlastnosti produktu
Materiálové možnosti Extrudovaný hliník 6063-T5 (eloxovaný 12-15μm) / žiarovo pozinkovaná oceľ S250GD Z (275-600g/m²)
Typ svorky Bočná svorka, stredná svorka, koncová svorka pre trapézový plech; univerzálna spojka pre strechy so stojatou drážkou
Kompatibilita rebier Lichobežník (výška 25-75mm, rozteč 150-350mm); vlnité (typ R32, R45); sínusové profily
Nosnosť Konečná pevnosť v ťahu: svorka 2,5 kN na konzolu; návrhové zaťaženie: 1,2kN vertikálne / 0,8kN horizontálne
Špecifikácia spojovacieho prvku Šesťhranné skrutky z nehrdzavejúcej ocele A2-70 alebo A4-80; predmontovaná pružinová podložka a plochá podložka
Rozsah teplôt -40°C až 110°C (tesnenie EPDM zachováva elasticitu)
Požiarna klasifikácia Nehorľavé, trieda A podľa ASTM E84, hliníkové komponenty
Certifikácie ISO 9001:2015; IEC 62852 (upínacia sila); TUV testované na zdvih vetra
Aplikačné scenáre

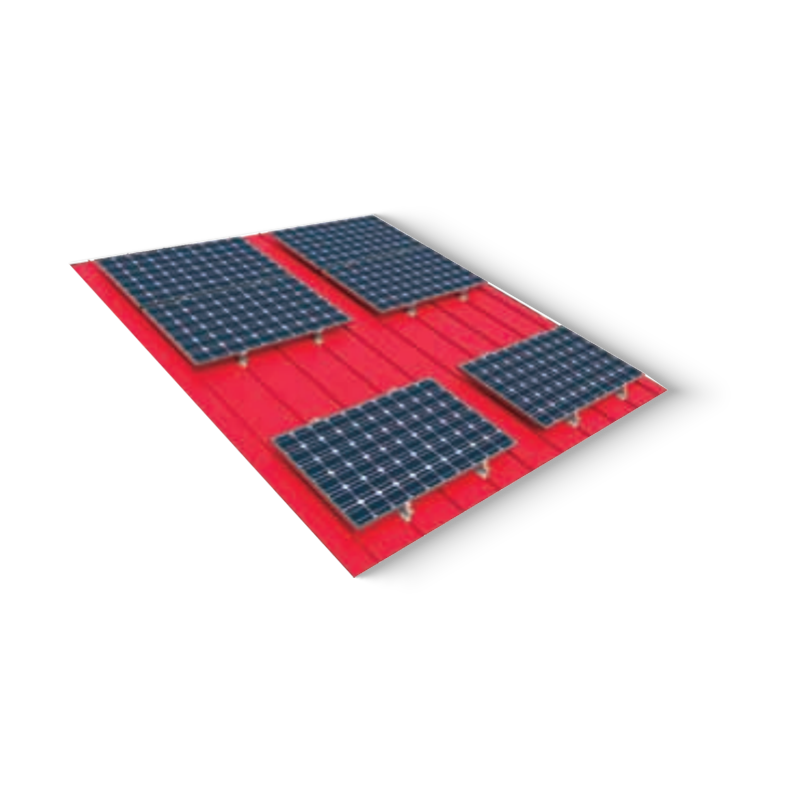

Priemyselné sklady s trapézovými farebnými oceľovými plechmi – priame pripevnenie strešných solárnych polí (mrežové FV systémy).
Poľnohospodárske stavby (hydinové farmy, sklad obilia) – montáž odťahových ventilátorov, svetelných konzol alebo malých zariadení bez väznicového roštu.
Komerčné plechové strechy (prístrešky pre autá, logistické centrá) – nosné káblové žľaby alebo nízkoprofilové chodníky.
Renovačné projekty na existujúcich oceľových strechách – riešenie pre pridanie zaťaženia bez úpravy primárnej konštrukcie.
Chladiace systémy a zostavy HVAC liniek upevnené na vlnitom plechu.
Technické poznámky a riešenia

Odolnosť proti zdvihu vetra

Pre strešné zóny s vysokým sacím tlakom použite prídavné uzamykacie spony a zvýšte hustotu svorky na 4 na meter štvorcový. Overte silu vytiahnutia pomocou testu ťahu na mieste podľa ASTM E1512 (minimálne 600 N na svorku).

Tepelný pohyb oceľových plechov

Farebná oceľ sa pri tepelných cykloch rozťahuje. Použite štrbinové otvory konzoly s trecími podložkami, ktoré umožňujú mikropreklz až do 3 mm, aby ste predišli únave upevňovacieho prvku. Skrutky M8 príliš neuťahujte nad 15 Nm.

Nepodobný kovový kontakt

Hliníkové konzoly v kontakte s pozinkovanými oceľovými strešnými plechmi vyžadujú nylonové izolátory alebo nevodivé tesnenia, aby sa zabránilo galvanickej korózii. Ak izolátor nepoužívate, použite bitúmenovú pásku.

Overenie integrity tesnenia

Po inštalácii skontrolujte vložky EPDM na rovnomerné stlačenie. Medzery väčšie ako 1,5 mm naznačujú nesprávne usadenie a môžu spôsobiť vniknutie vody. Opätovné dotiahnutie po 2 týždňoch.

Často kladené otázky
Q1 Je bezväznicový systém vhodný pre všetky trapézové plechové strechy?
Kompatibilita závisí od výšky a vzdialenosti rebier. Štandardné svorky sú vhodné pre výšku rebier 25-75 mm a šírku hrebeňa 25-45 mm. Pre vlastné profily (tupé rebrá, úzke rebrá) použite čeľusťové adaptéry špecifické pre profil alebo na mieru vyrobené upínacie vložky.
Q2 Vyžaduje montážny systém overenie konštrukcie strechy?
áno. Strešná plachta musí znášať dodatočné bodové zaťaženie. Poskytnite výpočet zaťaženia na základe hrúbky plechu (minimálne 0,5 mm oceľ), geometrie rebier a rozpätia medzi primárnymi väznicami. Montážny systém prenáša zaťaženie na rebrá plechu; pevnosť rebier overte u výrobcu.
Q3 Môže byť systém použitý na inštaláciu solárnych panelov bez uzemnenia?
Lepenie vyžaduje NEC 250. Použite uzemňovacie svorky alebo vopred nainštalované uzemňovacie zuby v svorkách na vytvorenie elektrickej kontinuity cez konzoly a strešný rám. Eloxovaný povrch je nevodivý; odstráňte náter v miestach pripojenia alebo použite hviezdicové podložky.
Q4 Aká údržba je potrebná v priebehu času?
Každoročne skontrolujte uťahovací moment svorky (odporúča sa 12-14 Nm pre M8). Poškodené EPDM podložky vymeňte každých 8-10 rokov. Skontrolujte známky korózie v pobrežných oblastiach; v prípade potreby aplikujte ochranný sprej.
Referenčné informácie o objednávaní

Schéma číslovania dielov

NPCS-[Kód výšky rebier]-[Kód materiálu]-[Štýl svorky]
Príklad: NPCS-50-AL-SC → výška rebra 50mm, hliníková zliatina, bočná svorka na trapézový plech

  • Kódy výšky rebier: 35, 50, 65, 75
  • Materiál: AL (eloxovaná) / GS (galvanizovaná oceľ)
  • Štýl: SC (bočná svorka), MC (stredná svorka), EC (koncová svorka)

Štandardné komponenty súpravy

  • Horná svorka a spodná svorka (zhodný pár)
  • M8x40 skrutka z nehrdzavejúcej ocele nylonová matica
  • EPDM gumová podložka (hrúbka 2 mm, predrezaná)
  • Sada plochej podložky a pružinovej podložky
  • Inštalačný adaptér momentového kľúča (voliteľné)

Balenie: 50 sád na kartónovú montážnu príručku

* Hodnoty zaťaženia založené na statickom testovaní podľa UL 2703 a EN 1991. Technika v teréne sa odporúča pre špecifické úpravy snehových/veterných oblastí. Všetky produkty spĺňajú požiadavky RoHS.
