Predstavenie produktu

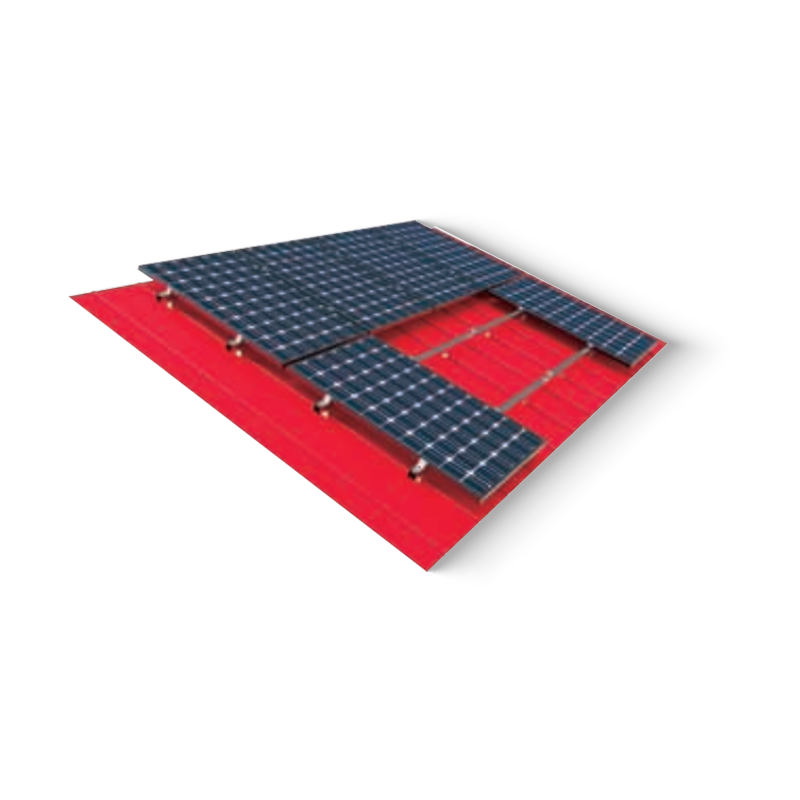

Farebný fotovoltaický montážny systém z oceľových dlaždíc je vhodný hlavne pre distribuovanú farebnú oceľovú strešnú elektráreň. Tento systém používa hliník ako hlavný materiál. Má nízku hmotnosť a nízke zaťaženie strechy.

Nepenetruje · priemyselná strecha · trapézová / stojatá drážka
Farebný montážny systém na oceľové dlaždice
The Farebný montážny systém na oceľové dlaždice je špecializované konštrukčné riešenie určené na inštaláciu fotovoltaických modulov na priemyselné a komerčné strechy z profilovaných oceľových plechov. Tento systém využíva prispôsobené svorky a konfigurácie koľajníc, ktoré sú priamo prepojené s rebrami farebných oceľových škridiel, čím sa eliminuje alebo minimalizuje potreba strešných prestupov. Montážna zostava je vyrobená predovšetkým z extrudovanej hliníkovej zliatiny (AL6005-T5) a nehrdzavejúcej ocele (SUS304) a poskytuje mechanické spojenie, ktoré zohľadňuje požiadavky na tepelnú rozťažnosť a zaťaženie vetrom. Jeho modulárna architektúra podporuje orientáciu modulov na výšku aj na šírku a prispôsobuje sa rôznym geometriám rebier vrátane lichobežníkových, vlnitých a stojatých profilov.
01
Štrukturálna integrita
Používa neprenikajúce svorky so stojatou drážkou alebo lichobežníkové konzoly utesnené EPDM na udržanie vodotesnej vrstvy existujúcej strešnej konštrukcie.
02
Odolnosť materiálu
Eloxovaný hliník poskytuje odolnosť proti atmosférickej korózii a priemyselnému vystaveniu chemikáliám, čím predlžuje životnosť solárnych panelov.
03
Rozloženie zaťaženia
Navrhnutý tak, aby rozložil statické a dynamické zaťaženie fotovoltických modulov cez primárne strešné väznice, čím sa zabráni lokalizovanej deformácii oceľových škridiel.
04
Rýchlosť inštalácie
Vopred zmontované komponenty a špecializované matice koľajníc znižujú pracovnú dobu na mieste a mechanickú zložitosť.
Základný materiál Eloxovaný hliník AL6005-T5
Upevňovací materiál Nerezová oceľ SUS304
Typy striech Lichobežníkové / vlnité / stojatá drážka
Zaťaženie vetrom Až 60 m/s
Zaťaženie snehom Až 1,4 kN/m²
Uhol sklonu Paralelné alebo 5° – 15° nastavenie
Charakteristika produktu
Technický parameter Detail špecifikácie
Základný materiál Eloxovaný hliník AL6005-T5
Upevňovací materiál Nerezová oceľ SUS304
Použiteľný typ strechy Lichobežníkové, vlnité, stojatá drážka
Kapacita zaťaženia vetrom Až 60 m/s
Kapacita zaťaženia snehom Až 1,4 kN/m²
Uhol sklonu Paralelne so strechou alebo nastavenie 5° - 15°
Primárne aplikačné scenáre
Priemyselné sklady – Veľké strešné fotovoltaické elektrárne v logistických centrách a výrobných zariadeniach s použitím profilovaných oceľových plechov.
Poľnohospodárske zariadenia – Solárna integrácia v halách a skladoch obilia s oceľovou konštrukciou.
Obchodné maloobchodné centrá – Renovácia existujúcich obchodných komplexov s kovovou strechou na výrobu obnoviteľnej energie.
Kontrola pred inštaláciou
  • Overenie podkladu: Potvrďte hrúbku a triedu materiálu farebnej oceľovej dlaždice, aby ste zaistili primeranú pevnosť v ťahu pre samorezné skrutky alebo trenie svorky.
  • Umiestnenie väznice: Identifikujte a označte presnú polohu podstrešných väzníc, aby ste zabezpečili ukotvenie všetkých konštrukčných upevňovacích prvkov do nosného rámu.
Prevádzkové pokyny
  • Aplikácia tmelu: Pre systémy vyžadujúce prestup cez strechu sa musia použiť vysokokvalitné tesnenia EPDM alebo butylkaučuková páska, aby sa zabránilo prenikaniu vlhkosti.
  • Špecifikácie krútiaceho momentu: Všetky skrutky z nehrdzavejúcej ocele musia byť utiahnuté technickými hodnotami krútiaceho momentu (zvyčajne 15-20 N·m), aby sa zabránilo uvoľneniu pri cyklických vibráciách vetra.
  • Podmienky skladovania: Komponenty skladované v suchom, vetranom prostredí; zabráňte priamemu kontaktu s cementom alebo kyslými materiálmi, aby ste pred inštaláciou zabránili galvanickej korózii.
Fyzikálne vlastnosti
Typ Fotovoltaické stenty
Materiál Materiál Zliatina hliníka
Povrchová úprava/úprava

/

Rozsah rozmerov

prispôsobiteľné je k dispozícii

šírka Prispôsobiteľné je k dispozícii
Výška bočnej koľajnice
Dĺžka
Hrúbka/priemer drôtu
Max. Pracovné zaťaženie
Príslušenstvo/súvisiace produkty
Vlastnosti produktu

1. Nízka hmotnosť

2. Jednoduchá inštalácia

3. Vysoký nákladový výkon

Farba

Návrhový tlak vetra: 0,55 KN/㎡

Návrhový tlak snehu: 0,5 KN/㎡

Životnosť: 30 rokov

Dopyt životného prostredia
Aplikácia Farba steel tile roof
