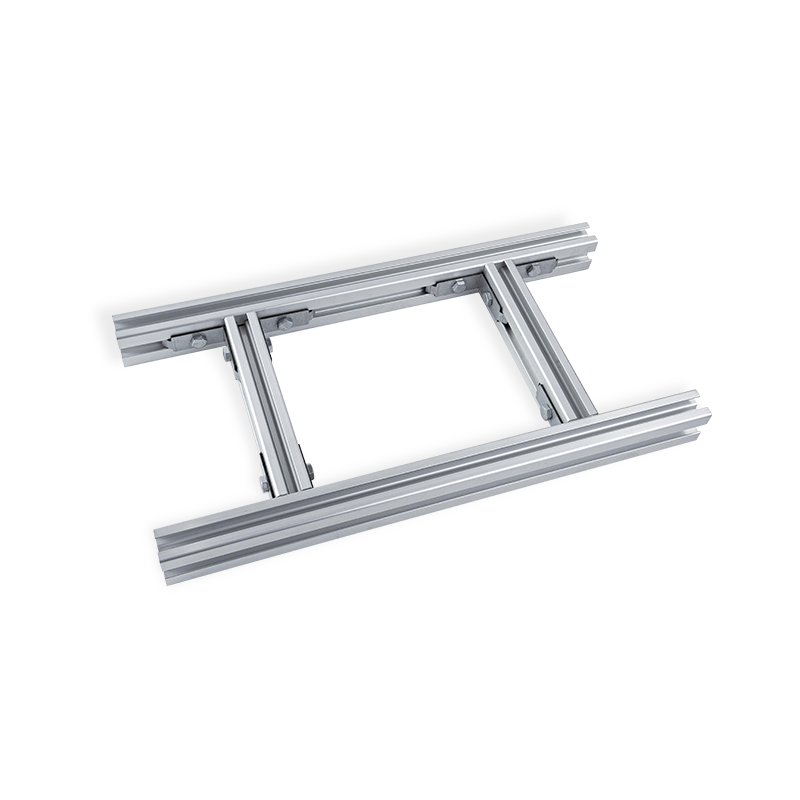

  • Hliníkový káblový rebrík s otvoreným systémom pre vedenie káblov
  • Hliníkový káblový rebrík s otvoreným systémom pre vedenie káblov
Predstavenie produktu

Káblové regály s hliníkovým profilom sú určené pre otvorené káblové systémy v dátových centrách. Na trhu získali široké uznanie pre svoju nízku hmotnosť, vysokú pevnosť a jednoduchú údržbu. Použitie vysokokvalitnej hliníkovej zliatiny ako hlavného materiálu zaisťuje nosnosť káblového nosiča a odolnosť proti korózii a zároveň znižuje celkovú hmotnosť pre jednoduchú manipuláciu a inštaláciu. Jeho povrch je elektrogalvanizovaný alebo žiarovo pozinkovaný s hrúbkou náteru ≥ 12 um a > 60 um, čo poskytuje odolnosť voči hrdzi a korózii. Táto úprava nielen predlžuje životnosť káblového nosiča, ale tiež zvyšuje jeho schopnosť odolávať environmentálnej erózii, čím zabezpečuje dlhodobú a stabilnú prevádzku. Otvorený dizajn káblového nosiča uľahčuje ukladanie a údržbu káblov. Používatelia môžu jednoducho pretiahnuť káble cez schodíky káblového stojana, aby dosiahli flexibilné usporiadanie káblov. Otvorená štruktúra zároveň optimalizuje cirkuláciu vzduchu a zlepšuje účinnosť odvodu tepla dátového centra.

OTVORENÝ SYSTÉM · SPRÁVA KÁBLOV

Hliníkový káblový rebrík s otvoreným systémom pre vedenie káblov

Modulárna nosná konštrukcia pre napájacie, riadiace a telekomunikačné káble. Navrhnuté pre vysokú mechanickú pevnosť a odolnosť proti korózii vo vnútornom aj vonkajšom prostredí.

Prehľad produktov

Hliníkový káblový rebrík s otvoreným systémom pozostáva z dvoch pozdĺžnych bočných koľajníc spojených priečkami v pevných rozstupoch, ktoré tvoria štruktúru rebríkového typu. Tento systém je vyrobený z extrudovanej hliníkovej zliatiny 6063-T5 alebo 6061-T6 a poskytuje ľahkú, ale pevnú nosnú dráhu pre káble. Otvorený dizajn umožňuje chladenie prirodzeným prúdením, zabraňuje hromadeniu tepla a zjednodušuje pridávanie alebo výmenu káblov bez odpájania existujúcich vedení. Povrchová úprava zahŕňa buď frézovanie, eloxovanie (8-12μm), alebo polyesterové práškové lakovanie (farby RAL). Štandardná vzdialenosť medzi priečkami je 250 mm alebo 300 mm, nastaviteľná na požiadanie. Sekcie rebríka sa spájajú pomocou spojok alebo spojok, ktoré podporujú priame trasy, horizontálne ohyby, vertikálne vnútorné/vonkajšie ohyby a stúpacie prechody. Uchytenie káblov môže byť vylepšené voliteľnými príchytkami, valčekmi alebo zakryté prepážkami na oddelenie.

6063-T5 / 6061-T6 Typy zliatin
250 a 300 mm Vzdialenosť medzi priečkami (štandardné)
Až 6 m Dĺžka sekcie
IP20 - IP66 Ochrana systému (s krytmi)

Hlavné výhody

W

Pomer hmotnosti vs

Hustota hliníka 2,7 g/cm³ prináša o 60 % nižšiu hmotnosť ako oceľové alternatívy pri zachovaní nosnosti až 200 N/m na priečku (testované podľa IEC 61537).

C

Odolnosť proti korózii

Vrstva prírodného oxidu alebo eloxovaný povrch odoláva vlhkosti, soľnej hmle (testované > 480 h ASTM B117) a chemickým činidlám. Vhodné pre petrochemické a námorné prostredie.

O

Otvorená dostupnosť

Rozstup medzi priečkami umožňuje kontrolu poklesu káblov a vizuálnu kontrolu. Nie sú potrebné žiadne nástroje na kladenie alebo presmerovanie káblov pozdĺž cesty, čo skracuje čas inštalácie o 30 %.

R

Rýchla montáž

Zaklapávacie spojovacie dosky a vopred vyrazené otvory redukujú skrutkové spojenia. V súlade s normou DIN EN 61537 pre systémy káblových rebríkov.

Vlastnosti produktu

Materiál Extrudovaná hliníková zliatina 6063-T5 / 6061-T6 (prispôsobiteľné 6005A)
Povrchová úprava Povrchová úprava frézovaním, eloxovaný (10μm číry alebo bronzový), práškový náter RAL 9002 / RAL 7040 / RAL 1018
Rozmery bočnej lišty (V x Š) 50x30 mm | 80x40 mm | 100x45 mm | 120x50 mm (iné na vyžiadanie)
Profil priečky 20x12 mm lichobežníková alebo 25x15 mm plochá tyč; protišmykový vzor voliteľný
Štandardná dĺžka 3000 mm, 4000 mm, 6000 mm
Rozstup medzi priečkami 250 mm (ťažké), 300 mm (štandardné), 150 mm (pre malé káble)
Trieda zaťaženia (IEC 61537) Trieda 60 / Trieda 120 / Trieda 180 (max. rozložené zaťaženie 1800 N/m)
Rozsah teplôt -40 °C až 120 °C

Aplikačné scenáre

Elektrárne a rozvodne Dátové centrá (nadzemné vedenie káblov) Zariadenia na úpravu vody Rafinérie ropy a plynu Obchodné výškové budovy Železničné signalizačné siete Obnoviteľná energia (solárne/veterné farmy) Letiskové batožinové a kontrolné systémy

Technické poznámky a riešenia

Zmiernenie elektromagnetického rušenia (EMI).

V prípade citlivých signálnych káblov nainštalujte hliníkové rebríky s priebežnými spojovacími prepojkami. Na zníženie impedancie slučky pod 0,1 ohmu na 10 m dĺžky použite prepojené príčle v súlade so smernicou EMC 2014/30/EU.

Riadenie tepelnej expanzie

Hliník sa roztiahne 23 x 10⁻⁶/K. Pre trasy presahujúce 20 m použite dilatačné škáry s 15 mm medzerou na variáciu 10 °C. Pevné kotvy umiestnené každých 6 m zabraňujú vybočeniu.

Bimetalová ochrana proti korózii

Pri pripájaní hliníkových rebríkov k pozinkovaným oceľovým podperám použite izolačné podložky alebo pozinkované podložky s povrchovou úpravou Dacromet. Zabráňte priamemu kontaktu meď-hliník vo vlhkých podmienkach.

Súlad so seizmizmom a vibráciami

Rebríkové systémy so skrutkovanými spojovacími doskami a pružinovými svorkami odolajú seizmickému zrýchleniu zóny 4 (0,4 g). Pre oblasti s vysokými vibráciami použite poistné matice a antivibračné konzoly.

Často kladené otázky

Aký je rozdiel medzi káblovým rebríkom a káblovým žľabom?
Káblový rebrík má otvorené priečky s rozstupom (zvyčajne 250-300 mm), ktoré zaisťujú vetranie a minimálny zber nečistôt, ideálne pre ťažké káble. Káblový žľab má pevné alebo perforované dno, vhodné pre káble malého priemeru. Rebrík znižuje hmotnosť a umožňuje ľahšie zosadnutie.
Môže byť hliníkový káblový rebrík použitý vonku v pobrežnom prostredí?
áno. Špecifikujte eloxovaný povrch (min. 15μm) alebo práškové lakovanie s hybridom epoxy-polyester. Pre zóny s priamym postriekaním morom použite hliník 6063 s konverzným náterom bez obsahu chrómu plus odolný polyesterový náter testovaný na 1000h soľný sprej.
Ako vypočítať nosnosť pre danú dĺžku rozpätia?
Pozrite si tabuľky zaťaženia v IEC 61537. Napríklad bočná koľajnica 100 x 45 mm s rozpätím 3 m a rozstupom priečok 250 mm podporuje rozložené zaťaženie 1200 N/m. Zvýšte hustotu priečok alebo znížte rozpätie pre vyššie zaťaženie. Pozrite si tabuľku deformácie zaťaženia od výrobcu.
Je k dispozícii príslušenstvo na upevnenie káblov bez vŕtania?
áno. Univerzálne sedlové spony, spony z pružinovej ocele a háčikové popruhy sa pripevňujú priamo na priečky. Káblové príchytky so zacvakávacími základňami sa tiež hodia na perforácie bočných koľajníc (preddierované otvory každých 50 mm).

Referenčné informácie o objednávaní

Kód čísla dielu ACL-[Výška koľajnice]-[Rozstup priečok]-[Kód dokončenia]-[Dĺžka cm]
Príklad ACL-100-300-PC7035-400 → výška 100mm, rozteč priečok 300mm, prášková farba RAL7035, dĺžka 4000mm
Štandardné príslušenstvo Spojovacie dosky (pár), skrutky a pružinové matice, spojovacie mostíky, koncovky pre bočné koľajnice
Možnosti prispôsobenia Šikmé priečky na odvodnenie, kovanie z nehrdzavejúcej ocele 316, predmontované spojky, drážky pre matice pre rýchlu montáž
*Všetky technické údaje sú založené na extrudovaných hliníkových profiloch. Nosnosti overené v súlade s IEC 61537:2021. Ilustrácie a špecifikácie produktu podliehajú technickým zmenám.
Fyzikálne vlastnosti
Typ Káblový žľab na vedenie
Materiál Materiál Oceľ, hliník, ss304, ss316L
Povrchová úprava/úprava

Vopred pozinkované 8um/ elektrozinkové pokovovanieE12um)

Žiarovo pozinkované (>60um)

Postriekané plastom (>60 um)

Silový náter

Leštenie pri umývaní kyselinou (možnosť)

Rozsah rozmerov

prispôsobiteľné je k dispozícii

šírka
Výška bočnej koľajnice
Dĺžka
Hrúbka/priemer drôtu
Max. Pracovné zaťaženie Podľa Veľkosti
Príslušenstvo/súvisiace produkty
Vlastnosti produktu
Farba Strieborné alebo iné/Podľa zákazníkov
Dopyt životného prostredia
Aplikácia
  • Ste obchodná spoločnosť alebo výrobca?

    sme výrobca, môžeme exportovať naše-self. $ $

  • Aké sú vaše platobné podmienky?

    Akceptujeme T/T, neodvolateľný akreditív na dohľad. Pri bežnej objednávke uprednostňujeme 30% vopred, 70% pred odoslaním.

  • Ako dlho je vaša dodacia lehota?

    Sme výrobcovia, ktorí majú na sklade bežné veľkosti. Sľubujeme doručenie 25 dní po prijatí vášho vkladu.

  • Ponúkate bezplatné vzorky?

    Áno, môžeme to urobiť, ale musíte si dovoliť poplatok za prepravu. $ $
