Koncová miska vláknitého žľabu dodávateľ

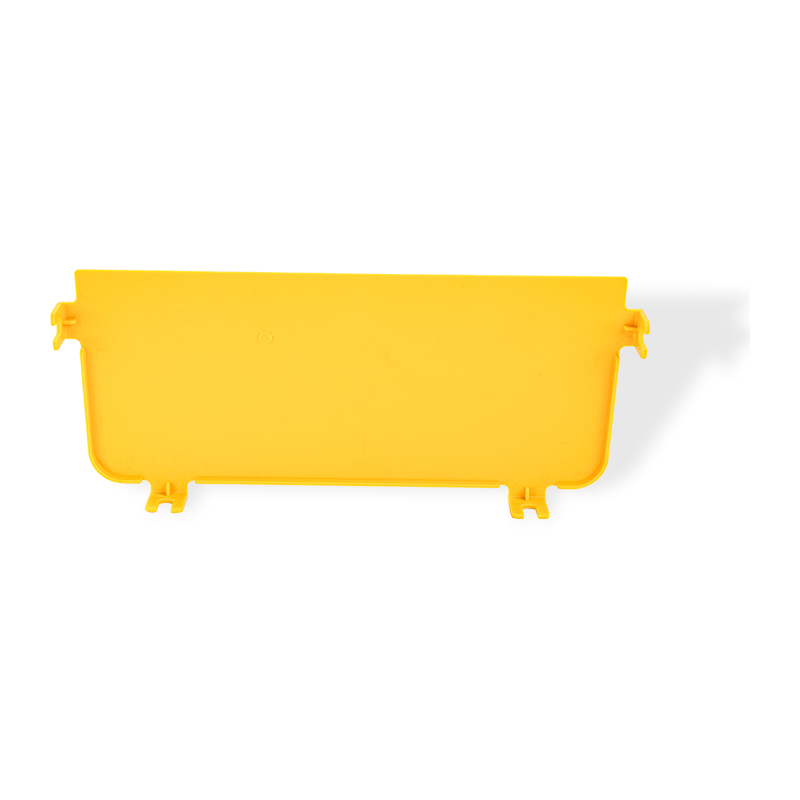

  • Koncová miska vláknitého žľabu
  • Koncová miska vláknitého žľabu
Predstavenie produktu

Koncová miska žľabu na káble je kľúčovým príslušenstvom v systéme žľabov z optických vlákien. Je vyrobený z nehorľavého ABS materiálu, ktorý zaisťuje bezpečnosť a stabilitu. Táto priehradka portu je vynikajúco navrhnutá tak, aby dokonale uzavrela koniec žľabu z optických vlákien, účinne zabraňovala vniknutiu prachu a nečistôt a chránila optické vlákno pred náhodným poškodením. Jeho schopnosť spomaľovať horenie spĺňa normu UL94 FV-0 a je bezpečná a spoľahlivá. Prepážka portu sa ľahko inštaluje a má silnú kompatibilitu. Je vhodný pre rôzne žľabové systémy s optickými vláknami. Jeho hladký povrch a úhľadný vzhľad nielen zlepšujú celkovú estetiku, ale tiež efektívne vedú vedenie optických vlákien, aby sa zabezpečil hladký a efektívny prenos dát. Či už ide o nové alebo rozšírené dátové centrum, portová priehradka je nepostrádateľnou a vysoko kvalitnou voľbou.

Koncový pohár vláknitého zásobníka na káble

Klasifikácia produktu: Zásobník na optické káble

Prehľad produktu

Koncová miska žľabu pre optické káble je koncové príslušenstvo inštalované na otvorených koncoch žľabov pre optické káble. Vytvára bariéru 封闭, ktorá zabraňuje hromadeniu nečistôt, fyzickému kontaktu s káblovými koncovkami a náhodnému posunutiu káblov z optických vlákien. Koncová miska je vyrobená z ocele s elektrostatickým práškovým nástrekom a zodpovedá štandardným rozmerom podnosu (šírky od 100 mm do 600 mm). Komponent obsahuje predvŕtané montážne otvory zarovnané s priečkami podnosu a hladký zaoblený okrajový profil, ktorý eliminuje ostré rohy. Pri inštalácii si koncová miska zachováva poddajnosť polomeru ohybu pre optické vlákna vystupujúce alebo končiace na koncových bodoch podnosu. Jeho dizajn sa integruje s rovnými časťami, vertikálnymi ohybmi alebo horizontálnymi kolenami, aby poskytoval konzistentnú ochranu káblov v celej dráhe vedenia káblov.

Hlavné výhody

  • Rozmerová kompatibilita so štandardnými šírkami žľabov pre optické káble (100 mm, 150 mm, 200 mm, 300 mm, 400 mm, 500 mm, 600 mm).
  • Pozinkovaný oceľový substrát s hrúbkou 0,8 mm až 1,5 mm s polyesterovým povlakom odolným voči korózii (80-100 mikrónov).
  • Beznástrojová montáž na podnosy s drážkovanými priečkami; skrutkové upevnenie dostupné pre prostredia s vysokými vibráciami.
  • Zaoblené hrany s polomerom 5 mm, aby sa zabránilo narušeniu polomeru ohybu vlákna (spĺňa IEC 60794-1-21).
  • Dizajn s otvorenou štrbinou v spodnej časti pre odvodnenie a vetranie káblov, čím sa znižuje zadržiavanie vlhkosti.

Charakteristika produktu

Materiál Oceľ valcovaná za studena (DX51D Z) alebo nehrdzavejúca oceľ 304/316L
Povrchová úprava Elektrostatické práškové lakovanie, RAL 7035 alebo RAL 9010; hrúbka 60-80μm
Možnosti hrúbky 1,0 mm, 1,2 mm, 1,5 mm (v závislosti od menovitého zaťaženia zásobníka)
Kompatibilita šírky 100 mm až 600 mm, nastaviteľné pomocou bočných prírub
Výška 50 mm, 80 mm, 100 mm, 120 mm (zodpovedá výške bočnej lišty podnosu)
Rozsah teplôt -40 °C až 85 °C
Požiarna klasifikácia UL 94 V-0; kyslíkový index ≥ 28 % (v celooceľovej verzii chýbajú plastové komponenty)
Spôsob inštalácie Upevnenie skrutkami (skrutky M6x12) alebo nacvaknutím pomocou pružinových matíc

Aplikačné scenáre

Káblové žľaby dátových centier na koncových bodoch, kde prepojky vlákien prechádzajú do stojanov zariadení.
Telekomunikačné ústredne a koncové stanice vyžadujúce ochranu zakončenia pre chrbticové optické káble.
Prostredia priemyselnej automatizácie s vibráciami, ktoré bránia posunutiu koncov káblov.
Káblové stúpacie šachty a rozvody budov, kde žľaby končia pri prestupoch cez stenu.
Vonkajšie optické kryty a vstupné body do skrine (stupeň krytia IP30 s voliteľnou upchávkou).

Technické poznámky a riešenia

Požiadavka na montážnu vôľu

Medzi koncovou miskou a priľahlými stenami alebo zariadením ponechajte priestor minimálne 25 mm. Obmedzená vôľa môže spôsobiť polomer ohybu vlákna pod 40 mm pre štandardné vlákna SMF-28. Ak je priestor obmedzený, použite odsadené koncové misky (s uhlom 15 alebo 30 stupňov).

Kontinuita uzemnenia

Koncové poháre s lakovaným povrchom sa automaticky neprilepia k uzemneniu podnosu. Nainštalujte uzemňovacie svorky alebo hviezdicové podložky medzi montážne skrutky a podnos, aby ste zabezpečili elektrickú kontinuitu pre uzemnenie systému podľa TIA-607-B.

Riadenie vlhkosti vo vonkajších podnosoch

Pre vonkajšie priestory alebo miesta na umývanie vyberte koncové misky so spodnými odtokovými otvormi (priemer 2 mm, rozstup 50 mm). Bez odvodnenia sa kondenzácia hromadí a zvyšuje stratu vloženia v optických konektoroch. Štrbinové koncové misky poskytujú ventiláciu a znižujú diferenčný tlak.

Kompatibilita s káblovým rebríkom vs. perforovaný žľab

Štandardné koncovky sú určené pre dierované káblové žľaby. Pre žľaby rebríkového typu (priečle s rozstupom 250 mm alebo 300 mm) použite predĺžené koncové misky s prírubou, ktoré presahujú za poslednú priečku, aby sa zabránilo prehýbaniu kábla v koncovom bode.

Často kladené otázky

Dá sa koncová miska dodatočne namontovať na existujúce nainštalované podnosy?
áno. Koncová miska sa posúva cez bočné koľajničky podnosu bez odstránenia káblov. Ak však káble presahujú koniec vaničky o viac ako 30 mm, počas inštalácie je potrebná dočasná podpora, aby sa zabránilo namáhaniu vlákien.
Aká je nosnosť samotného koncového pohára?
Koncová miska nie je určená na nosenie. Maximálna axiálna sila 50 N (ekvivalent 5 kg statickej) aplikovaná na čelnú plochu. Pre aplikácie s ťahaním alebo napínaním káblov použite špeciálne sťahovacie kolená alebo ukončovacie boxy.
Vyžaduje koncová miska tesnenia na ochranu proti prachu?
Štandardná verzia nemá tesnenie. Pre stupeň ochrany IP4X si objednajte koncové misky s neoprénovým tesnením (hrúbka 2 mm) vopred pripevneným k prírube. Tesnenie sa stlačí, aby sa utesnili medzery medzi koncovou miskou a bočnou lištou podnosu.
Ako určiť správnu veľkosť koncového pohára pre existujúci zásobník?
Odmerajte vnútornú šírku medzi bočnými koľajničkami podnosu (nie je to nominálna šírka). Zmerajte aj výšku bočnej koľajnice. Označenie na konci pohára označuje kompatibilnú sériu podnosov, napr. „C100H80“ sa hodí na podnos so šírkou 100 mm a výškou 80 mm.

Referenčné informácie o objednávaní

Štruktúra čísla dielu FEC-[Šírka v mm]-[Výška v mm]-[Kód materiálu]
Príklad FEC-300-100-SS304 (šírka 300 mm, výška 100 mm, nehrdzavejúca oceľ 304)
Štandardné balenie 10 kusov v kartóne vrátane montážnych skrutiek (M6x12, 4 na koncovú misku)
Vlastné možnosti Žltý práškový náter (vysoká viditeľnosť), predvŕtané vstupné porty pre káble (priemer 20-50 mm), laserom gravírované označenie
Fyzikálne vlastnosti
Typ Zásobník na optické káble/Zásobník na optické káble
Materiál Materiál nehorľavý PVC pre rovný profil, nehorľavý ABS Pre príslušenstvo je materiál ohybnej rúrky PP. Materiál spomaľujúci horenie s hodnotením UL94 FV-0
Povrchová úprava/úprava

/

Rozsah rozmerov

prispôsobiteľné je k dispozícii

šírka 120/240/300/360
Výška bočnej koľajnice 100
Dĺžka 2000/3000/Prispôsobené
Hrúbka/priemer drôtu
Max. Pracovné zaťaženie
Príslušenstvo/súvisiace produkty
Vlastnosti produktu

1. Uzavretý dizajn, chráňte káble z optických vlákien pred poškodením.

2. Kanál obežnej dráhy vlákna je vyrobený z plastu spomaľujúceho horenie s hladkým povrchom a dobrým vzhľadom.

3. Ponúka ovládanie polomeru ohybu a zaisťuje polomer vlákna ≧ 40 mm Súprava pre výstup pohyblivého kábla je voliteľná na uspokojenie rozširujúcej sa požiadavky dátového centra.

4. K dispozícii je iný spôsob inštalácie, ako je zavesenie, podopretie vrchnej časti skrinky alebo spojenie s iným káblovým žľabom.

Farba Žltá (pantone 123c)
Dopyt životného prostredia Vnútorný
Aplikácia Vhodné pre širokú škálu aplikácií, vrátane správy optických káblov, správy napájacích káblov.
  • Ste obchodná spoločnosť alebo výrobca?

    sme výrobca, môžeme exportovať naše-self. $ $

  • Aké sú vaše platobné podmienky?

    Akceptujeme T/T, neodvolateľný akreditív na dohľad. Pri bežnej objednávke uprednostňujeme 30% vopred, 70% pred odoslaním.

  • Ako dlho je vaša dodacia lehota?

    Sme výrobcovia, ktorí majú na sklade bežné veľkosti. Sľubujeme doručenie 25 dní po prijatí vášho vkladu.

  • Ponúkate bezplatné vzorky?

    Áno, môžeme to urobiť, ale musíte si dovoliť poplatok za prepravu. $ $
