Sprievodca obstarávaním: Vlastné veľkosti námorných káblových rebríkov – Ako vybrať rozmery na základe zaťaženia, rozpätia a korózneho prostredia

V námorných a pobrežných aplikáciách je správa elektrických káblov kritickým aspektom spoľahlivosti a bezpečnosti systému. Výber správneho veľkosti námorných káblových rebríkov zaisťuje primeranú podporu pre káble, správnu ventiláciu a dlhodobý výkon v náročných prostrediach. Táto príručka skúma, ako vybrať správnu veľkosť káblového rebríka na plavidle alebo plošine na mori na základe zaťaženia, rozpätia a korozívnych podmienok, s podrobnými prehľadmi a použiteľnými krokmi.

Námorný káblový rebrík s nízkou výškou káblového žľabu pre lodnú vrtnú plošinu na mori

1. Úvod

Námorné plavidlá a pobrežné zariadenia čelia jedinečným výzvam: ťažké zväzky káblov, dlhé nepodporované rozpätia, vzduch nabitý soľou, vibrácie a obmedzený priestor. Určenie správnej veľkosti rebríka – a nielen štandardných veľkostí – môže ušetriť prepracovanie, zvýšiť bezpečnosť a optimalizovať náklady. To platí najmä vtedy, keď sa zapájate do obstarávania zákazníckych riešení v súlade so špecifickými požiadavkami projektu.

2. Pochopenie kľúčových rozmerov a parametrov Námorný káblový rebrík

2.1 Šírka, výška a rozstup priečok – čo sú a prečo na nich záleží

• Šírka sa vzťahuje na vnútorný svetlý rozmer medzi bočnicami; musí zodpovedať celkovej ploche prierezu alebo súčtu priemerov káblov.
• Výška bočných koľajníc (hĺbka koľajníc) ovplyvňuje tuhosť konštrukcie a priehyb pri zaťažení.
• Vzdialenosť medzi priečkami ovplyvňuje, ako káble spočívajú na rebríku, ako sú uviazané a vetranie; napríklad typické hodnoty vzdialenosti medzi priečkami zahŕňajú v mnohých inštaláciách 150 mm, 300 mm alebo 450 mm.

2.2 Rozpätie podpery a nosnosť – ako rozpätie ovplyvňuje pevnosť a nosnosť

• Rozpätie podpery je vzdialenosť medzi podperami (konzoly, vešiaky); dlhšie rozpätia znamenajú väčší ohybový moment a zvýšené vychýlenie a napätie.
• Nosnosť (rovnomerné a sústredené zaťaženie) je výrazne ovplyvnená rozpätím: rovnaká šírka rebríka môže uniesť menšie zaťaženie, keď sa rozpätie zväčší.

2.3 Materiály a korózne prostredie – ako vystavenie moru riadi rozhodnutia o veľkosti/materiáloch

• V námornom alebo príbrežnom prostredí musí rebrík odolávať slanej vode, vlhkosti, vibráciám a niekedy aj požiaru.
• Výber materiálu – ako je žiarovo pozinkovaná oceľ, nehrdzavejúca oceľ alebo hliník – ovplyvňuje odolnosť proti korózii aj konštrukčné vlastnosti.
• Rebrík dimenzovaný čisto podľa zaťaženia a rozpätia bez ohľadu na prostredie môže predčasne zlyhať v dôsledku korózie alebo degradácie materiálu.

3. Ako používať tabuľku veľkostí a tabuľku zaťaženia pre námorné káblové rebríky

3.1 Príklad tabuľky šírky a rozpätia pre použitie na lodi ( Tabuľka veľkostí lodných káblových rebríkov pre lodné inštalácie )

Nižšie je uvedený zjednodušený príklad tabuľky. Prirodzene, mali by ste konzultovať s výrobcom podrobné tabuľky rozpätia zaťaženia.

Poznámka: Tieto hodnoty sú ilustratívne. Váš skutočný vlastný rebrík sa môže líšiť. Mnoho výrobcov uvádza šírky od 100 mm do 900 mm v námornom štandarde.

3.2 Porovnanie štandardných a vlastných šírok a rozstupov medzi priečkami ( vlastná špecifikácia šírky námorného káblového rebríka a rozstupu priečok )

Štandardné šírky môžu byť ponúkané ako štandardné (napr. 150, 300, 450, 600 mm), zatiaľ čo vlastné šírky vám umožňujú optimalizovať priestor, hmotnosť a náklady. Rozstup priečok môže byť tiež štandardný (napr. 300 mm) alebo môže byť upravený pre špeciálne vedenie káblov.

3.3 Nosnosť versus rozpätie – výber na základe skutočnej hmotnosti kábla ( ako si vybrať rozpätie a nosnosť námorného káblového rebríka )

Musíte vypočítať celkovú hmotnosť káblov (vrátane budúcej expanzie), potom zabezpečiť šírku rebríka, rozpätie a podperu materiálu, ktoré sa zaťažia s prijateľným priehybom. Napríklad rebrík s rozpätím 3 m môže uniesť iba 250 kg/m, zatiaľ čo ten istý rebrík s rozpätím 1,5 m môže uniesť 400 kg/m.

4. Úvahy o dizajne námorných káblových rebríkov odolných voči korózii

4.1 Výber materiálu v morských podmienkach ( Sprievodca dimenzovaním námorných káblových rebríkov odolných voči korózii pre použitie na mori )

• Žiarovo pozinkovaná oceľ: široko používaná, cenovo výhodná, dobrá ochrana proti korózii pri správnej údržbe.
• Nehrdzavejúca oceľ (napr. 316): vyššia odolnosť voči soľnej hmle, jamkovej a štrbinovej korózii – ideálne tam, kde je náročná údržba.
• Hliníková zliatina: nižšia hmotnosť, dobrá odolnosť proti korózii v mnohých morských atmosférach – vhodná tam, kde je hmotnosť kritická.

4.2 Faktory prostredia (soľná hmla, vlhkosť, vibrácie) a ako ovplyvňujú veľkosť a podpery

• Soľný sprej urýchľuje koróziu náterov a môže časom znížiť efektívnu štrukturálnu kapacitu.
• Vibrácie na lodi alebo plošine na mori môžu spôsobiť únavu rebríkov alebo podpier – preto trvajte na údajoch výrobcu o únave alebo vyššom bezpečnostnom faktore.
• Teplotné výkyvy a pohyb trupu môžu spôsobiť expanziu/zmršťovanie – rozpätie a konštrukcia podpery musí počítať s pohybom a zabezpečiť minimálne dodatočné namáhanie.

5. Podrobný kontrolný zoznam obstarávania pre vlastné veľkosti námorných káblových rebríkov

5.1 Definujte zaťaženie kábla a zoskupenie

• Uveďte všetky káble, ich hmotnosti na meter (alebo odhad).
• Zahrňte budúce rozšírenie, ak sa očakáva.
• Spočítajte celkové zaťaženie (kg/m) na plánovanú dĺžku rebríka.

5.2 Určite rozpätie a rozstup podpier

• Skontrolujte konzoly lode/konštrukcie, závesné body, prekážky.
• Kratšie rozpätia = vyššia kapacita; rozhodnúť o reálnych intervaloch podpory.

5.3 Zvoľte šírku, výšku, rozstup priečok

• Zabezpečte, aby šírka rebríka vyhovovala všetkým káblom (pozri tabuľku v 3.1).
• Vyberte vzdialenosť medzi priečkami tak, aby vyhovovala priemerom káblov a potrebám upevnenia.
• Skontrolujte dostatočnú výšku bočnice pre hĺbku kábla.

5.4 Zvoľte materiál/ povrchovú úpravu a ochranu proti korózii

• Vyberte materiál na základe korózneho prostredia (pozri časť 4.1).
• Zabezpečte, aby povrchová úprava/náter spĺňal klasifikáciu lode alebo štandard na mori.

5.5 Overte si údaje výrobcu o zaťažení/deformácii a zabezpečte zhodu

• Vyžiadajte si podrobné tabuľky zaťaženia: rozpätie vs. zaťaženie vs. priehyb.
• Uistite sa, že sú prijateľné limity vychýlenia (napríklad ≤L/100 pre rebríkové systémy).
• Skontrolujte príslušné normy (napr. EN61537) a v prípade potreby certifikáciu treťou stranou.

6. Prečo si vybrať našu spoločnosť pre vlastné námorné káblové rebríky

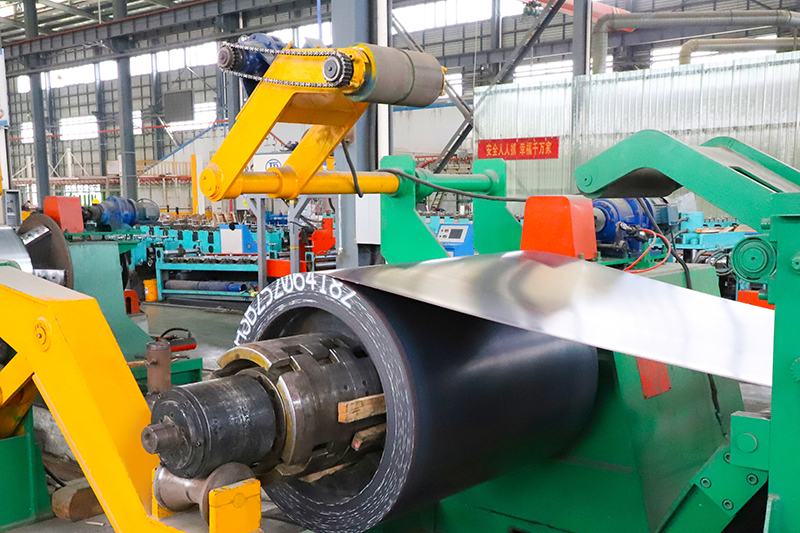

Jiangsu Youming GroupCo., Ltd. bola založená v roku 2015 a nachádza sa v priemyselnom parku Taidong, mesto Shiyuan, mesto Dongtai. Ide o high-tech podnik špecializujúci sa na výskum, vývoj a výrobu káblových žľabov. So základným imaním 50 miliónov RMB, pokrývajúcim 60 akrov a výrobnou dielňou s rozlohou viac ako 26 000 m², jej ročná výrobná kapacita presahuje 30 000 ton. Spoločnosť je vybavená plne automatickými výrobnými linkami – vrátane pozdĺžneho a priečneho strihania, automatického tvarovania, zvárania, nitovania, laserového rezania a CNC dierovania vežičiek a automatického striekania. Sortiment zahŕňa nerezové, hliníkové zliatiny, žiarovo zinkované a práškovo lakované/protipožiarne série, v korýtkových, rebríkových, perforovaných a sieťových typoch. Produkty sú široko používané v infraštruktúre, doprave, komunikácii, energetike (vrátane veternej, fotovoltaickej a tepelnej energie), strojárstve, metalurgii, lodnej doprave, chemickom, farmaceutickom, potravinárskom a iných oblastiach. S vlastným testovacím centrom a úplnou kontrolou kvality od surovín až po dodávku spoločnosť zabezpečuje, že kvalita produktov dosahuje vysokú priemyselnú úroveň. Má viac ako 150 kvalifikovaných zamestnancov (vrátane viac ako 50 členov technickej kostry) so špecializovaným tímom dizajnu a výskumu a vývoja, pokročilým podnikovým manažmentom a efektívnym predajným tímom. Spoločnosť je držiteľom certifikácií ISO9001:2015, ISO14001:2015 a ISO45001:2018, ako aj certifikácie EUCE, viacerých nezávislých práv duševného vlastníctva a patentov a zastáva poprednú pozíciu v technologických inováciách v tomto odvetví.
